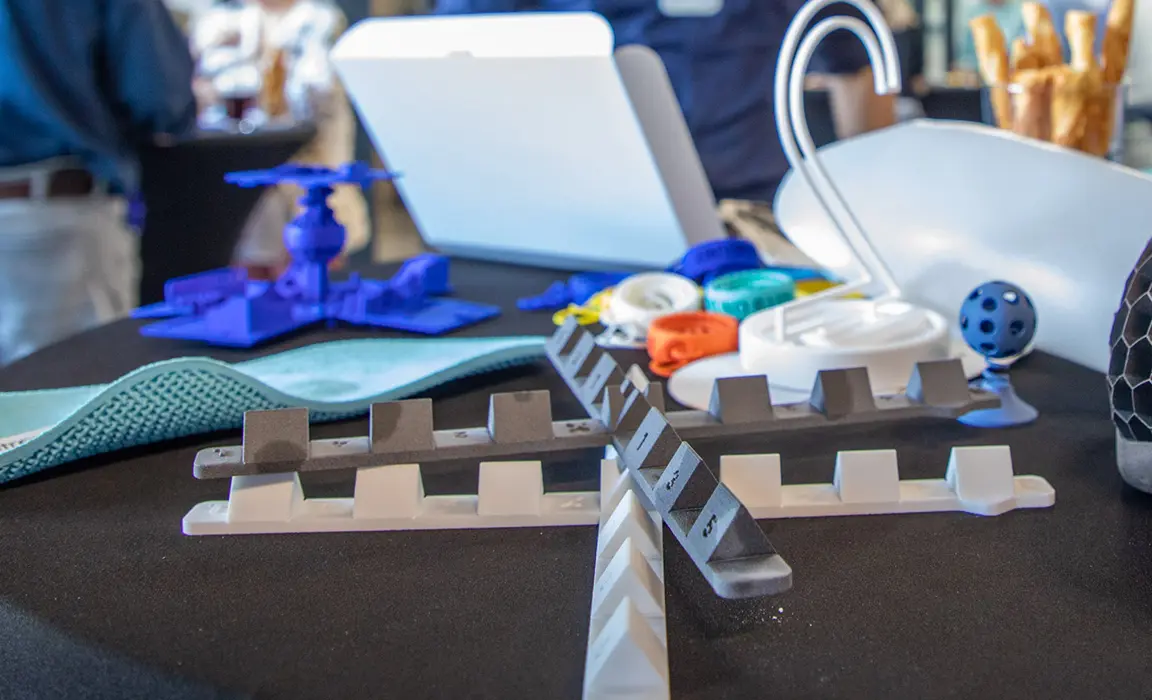

Productgeleiders 3D printen

Productgeleiders op maat voor jouw productielijn

Productgeleiders houden producten of verpakkingen in de gewenste baan tijdens transport, invoer of verwerking. Met 3D printen stem je de vorm en bevestiging af op jouw machine en product. Denk aan een geleider voor flessen, een invoerdeel voor verpakkingen of een overgang tussen twee machinestations.

Bij Parts on Demand laat je kunststof geleiders op maat produceren vanuit een 3D-model. Dat is interessant wanneer een standaardoplossing niet goed aansluit, een productformaat verandert of je een bestaande geleiding wilt aanpassen. Je kunt eerst één uitvoering testen en daarna de benodigde aantallen bestellen.

Productgeleiders maken deel uit van ons aanbod aan 3D-geprinte machineonderdelen. De vorm van het product, de beweging door de machine en de montagepositie vormen samen het uitgangspunt.

Welke productgeleiders kun je laten maken?

3D printen is vooral interessant voor compacte, vormspecifieke geleiders en machinegebonden onderdelen. De geleiding kan worden afgestemd op een ronde verpakking, een afwijkende contour of een beperkte inbouwruimte.

• Invoergeleiders: voor het begeleiden van producten naar een bewerkings-, vul- of verpakkingsstation.
• Zijgeleiders: om producten tijdens transport op de gewenste positie te houden.
• Overgangsgeleiders: voor een passende overgang tussen opeenvolgende delen van de productielijn.
• Positioneergeleiders: om een product naar een bepaalde positie of oriëntatie te leiden.
• Formaatdelen: verwisselbare geleiders die aansluiten op verschillende productafmetingen of verpakkingsvormen.

Bij lange, rechte geleidingen kan een standaardprofiel praktischer zijn. De meerwaarde van 3D printen zit vooral in maatwerkvormen, geïntegreerde montagepunten en uitvoeringen die je regelmatig moet aanpassen.

Waarom productgeleiders 3D printen?

Een nieuw productformaat vraagt niet altijd om een nieuwe machine. Soms kun je de bestaande lijn aanpassen met andere geleiders of formaatdelen. Met industrieel SLS-printen produceren we deze onderdelen rechtstreeks vanuit een digitaal ontwerp, zonder een spuitgietmatrijs.

• Aansluiten op de productvorm: stem bochten, contactvlakken en overgangen af op het product dat door de machine loopt.
• Montagefuncties combineren: neem bevestigingspunten, uitsparingen en ondersteuning mee in hetzelfde onderdeel.
• Varianten testen: pas een contour of positie aan en beoordeel de volgende uitvoering in de praktijk.
• Wisseldelen op maat maken: produceer verschillende uitvoeringen voor meerdere productformaten.
• Bestellen naar behoefte: begin met een proefexemplaar en bestel vervolgens de benodigde sets of reserveonderdelen.

Materiaal kiezen voor contact en beweging

De juiste kunststof hangt af van wat er langs de geleider beweegt en hoe dat contact verloopt. Een kwetsbare verpakking stelt andere eisen dan een stevig machinecomponent. Ook de snelheid, contactdruk, temperatuur en reiniging beïnvloeden de materiaalkeuze.

PA12 voor functionele kunststof geleiders

PA12 (PA2200) is een veelzijdig nylon voor functionele SLS-onderdelen. Het kan een geschikt uitgangspunt zijn voor een productgeleider, afhankelijk van de vorm, belasting en gebruiksomgeving. De werking wordt beoordeeld in combinatie met het productoppervlak en de gekozen afwerking.

PA12 Blue MD bij eisen aan detecteerbaarheid

PA12 Blue MD is een door-en-door blauwe, metaaldetecteerbare kunststof. Dit materiaal kan interessant zijn voor productgeleiders in de voedingsmiddelenindustrie. Bespreek vooraf de contactomstandigheden en detectie-eisen; de werking van detectie moet binnen jouw eigen installatie worden beoordeeld.

Een sterke kunststof is niet automatisch het beste glijmateriaal. Bij productgeleiders tellen ook wrijving, slijtage en eventuele beschadiging van het product mee. Test daarom de combinatie van materiaal, oppervlak en product onder de beoogde productieomstandigheden.

Een oppervlak dat past bij jouw product

Een geleider kan maatvast zijn en toch ongewenste sporen op een verpakking achterlaten. Daarom nemen we het contactvlak mee in de beoordeling. Denk aan afrondingen bij de invoer, vloeiende overgangen en het voorkomen van scherpe randen op plaatsen waar producten langs bewegen.

Met vapor polishing kan het oppervlak gladder en meer gesloten worden gemaakt. Of deze behandeling geschikt is, hangt af van materiaal, geometrie en gebruik. Een gladder oppervlak alleen geeft nog geen garantie voor de gewenste slijtvastheid of het glijgedrag.

Worden de geleiders gereinigd of is voedselcontact voorzien? Dan beoordelen we ook de benodigde afwerking. Een eventuele coating kan invloed hebben op de uiteindelijke maten en moet passen bij het contact en de slijtage tijdens gebruik.

Productgeleiders voor de voedingsmiddelenindustrie

Bij voedselverwerking maakt het verschil of een geleider alleen de buitenkant van een gesloten verpakking raakt of rechtstreeks contact heeft met onverpakt voedsel. Geef dit bij je aanvraag aan, samen met het soort product, de contactduur en de temperatuur.

Ook de reinigingsmethode hoort bij de beoordeling. Vermeld welke middelen je gebruikt en of de onderdelen bijvoorbeeld worden afgespoeld of gedemonteerd voor reiniging. Bereikbare oppervlakken, afgeronde overgangen en ruimte voor afvoer van vloeistof kunnen onderdeel zijn van het ontwerp.

Voor 3D-geprinte onderdelen voor voedselcontact stemmen we materiaal, afwerking en benodigde documentatie af op de toepassing. De geschiktheid van het complete onderdeel wordt beoordeeld binnen de opgegeven gebruiksomstandigheden.

Geleiding en montage samen ontwerpen

Een productgeleider moet op de juiste hoogte en afstand ten opzichte van de productstroom worden gemonteerd. Geef daarom aan welke montagepunten beschikbaar zijn en waar ruimte nodig is voor afstelling. Houd ook rekening met de maatafwijkingen van de producten die door de lijn bewegen.

Wissel je regelmatig tussen productformaten? Dan kan het praktisch zijn om een vaste bevestiging te combineren met verwisselbare geleidedelen. Daarmee kun je het contactvlak aanpassen zonder de volledige montage opnieuw op te bouwen. De beschikbare ruimte en bevestigingswijze bepalen hoe zo’n uitvoering eruit kan zien.

Via onze engineering en co-engineering kunnen we meedenken vanuit een bestaande geleider, technische tekening of de beschikbare machinegeometrie. Vermeld welke functie behouden moet blijven en wat je wilt verbeteren.

Van proefgeleider naar een complete set

1. Lever je ontwerp en toepassing aan. Stuur een STEP- of STL-bestand met de productafmetingen, montagegegevens en gewenste aantallen. Geef aan als je nog geen digitaal model hebt.
2. Stem materiaal en afwerking af. We bekijken de maakbaarheid en bespreken contactvlakken, gebruiksomstandigheden en eventuele nabewerking.
3. Test een eerste uitvoering. Met een functioneel 3D-prototype controleer je de passing, productdoorvoer en werking op de beoogde lijnsnelheid.
4. Bestel de goedgekeurde uitvoering. Na eventuele aanpassingen kan het ontwerp worden gebruikt voor complete sets en serieproductie.

Controleer tijdens de praktijktest ook het gedrag na langer gebruik. Let op slijtage, productbeschadiging, vervuiling en veranderingen in de geleiding. Leg de goedgekeurde ontwerpversie, het materiaal en de afwerking vast voor herhaalorders.

Wat kost een productgeleider laten 3D printen?

De prijs wordt bepaald door de afmetingen, het materiaal, de aantallen en de gewenste nabewerking. Ook maakt het verschil of er al een printbaar model is of dat het onderdeel eerst moet worden uitgewerkt. Eventuele engineering wordt vooraf met je afgestemd.

Bestel je meerdere geleiders voor één machine? Geef dan aan welke onderdelen samen een set vormen en hoeveel sets je nodig hebt. Lees meer over de kosten van 3D printen of stuur je ontwerp voor een gerichte prijsopgave.

Veelgestelde vragen over productgeleiders 3D printen

Kunnen jullie een bestaande productgeleider namaken?

We kunnen onderzoeken of een bestaande geleider kan worden gedigitaliseerd en geprint. Een technische tekening, onbeschadigd voorbeeld of informatie over de oorspronkelijke maten helpt daarbij. Bij een versleten onderdeel moeten de bedoelde contactvlakken en afmetingen eerst worden vastgesteld.

Kan ik eerst één geleider laten maken?

Ja, je kunt beginnen met een proefexemplaar. Daarmee beoordeel je de montage en productdoorvoer voordat je een complete set bestelt. Na de test kun je eventuele wijzigingen laten verwerken in het ontwerp.

Zijn 3D-geprinte productgeleiders slijtvast?

Dat hangt af van de materiaalcombinatie, contactdruk, snelheid en gebruiksomgeving. De levensduur kan niet alleen uit de vorm of het gekozen materiaal worden afgeleid. Test de uitvoering met de producten en omstandigheden waarvoor deze is bedoeld.

Kunnen productgeleiders direct met voedsel in contact komen?

Dat kan met een geschikte combinatie van materiaal, productie en afwerking. Geef vooraf het levensmiddel, de contactduur, temperatuur en reinigingsmethode door. Zo kunnen de uitvoering en documentatie worden afgestemd op het beoogde gebruik.

Kunnen jullie geleiders voor verschillende productformaten maken?

Ja, verschillende vormen of afmetingen kunnen in afzonderlijke modellen worden uitgewerkt. Vermeld welke delen gelijk moeten blijven, zoals de montagepunten, en welke delen per productformaat veranderen. Zo ontstaat een duidelijke reeks wisseldelen.

Hoe snel kunnen jullie productgeleiders leveren?

De levertijd hangt af van het materiaal, de productieplanning en eventuele engineering of nabewerking. Vermeld je gewenste leverdatum en geef aan of je eerst een proefexemplaar nodig hebt. We stemmen de planning af op de aangevraagde uitvoering.

Vraag jouw productgeleiders op maat aan

Wil je productgeleiders 3D printen voor een nieuwe productvariant of een bestaande machine? Stuur je ontwerp met de gewenste aantallen en beschrijf welk product door de geleiding beweegt. Voeg de belangrijke montagegegevens en je gewenste leverdatum toe.

Vraag een offerte aan voor jouw productgeleiders of bel 085 4444 200. Ook als je nog geen 3D-model hebt, bespreken we graag de mogelijkheden.
