Behuizingen 3D printen

Een kunststof behuizing die aansluit op jouw ontwerp

Een behuizing 3D printen maakt het mogelijk om de vorm, bevestigingspunten en aansluitingen af te stemmen op jouw product. Bij Parts on Demand laat je kunststof behuizingen op maat maken voor zakelijke toepassingen. Denk aan een compacte behuizing voor een sensor, een omkasting rond een printplaat of een uitvoering met ruimte voor een display en bedieningsknoppen.

Past een standaardbehuizing niet goed, of moet je er achteraf veel aan veranderen? Met een eigen 3D-model neem je de benodigde functies direct mee in het ontwerp. Kabeldoorvoeren komen op de juiste plaats, montagepunten sluiten aan op je componenten en het deksel blijft bereikbaar voor onderhoud. Je kunt beginnen met één exemplaar en na het testen verdergaan met een serie.

Welke behuizingen kun je laten 3D printen?

De mogelijkheden lopen uiteen van een eenvoudige onderbak met deksel tot een behuizing waarin meerdere onderdelen worden samengebracht. De juiste indeling hangt af van de componenten, de beschikbare ruimte en de manier waarop je het product monteert en gebruikt.

• Elektronicabehuizingen: voor printplaten, besturingsmodules en andere elektronica, met passende openingen voor connectoren.
• Sensorbehuizingen: afgestemd op de sensor, de montagepositie en de benodigde toegang tot het meetgebied.
• Behuizingen voor meetapparatuur: met ruimte voor een scherm, aansluitingen, schakelaars en interne bevestigingen.
• Behuizingen voor machineonderdelen: passend binnen een bestaande machineopstelling en bereikbaar voor montage of onderhoud.
• Handheld behuizingen: voor apparaten waarbij grip, bediening en de positie van knoppen belangrijk zijn.

Waarom kiezen voor een 3D-geprinte behuizing?

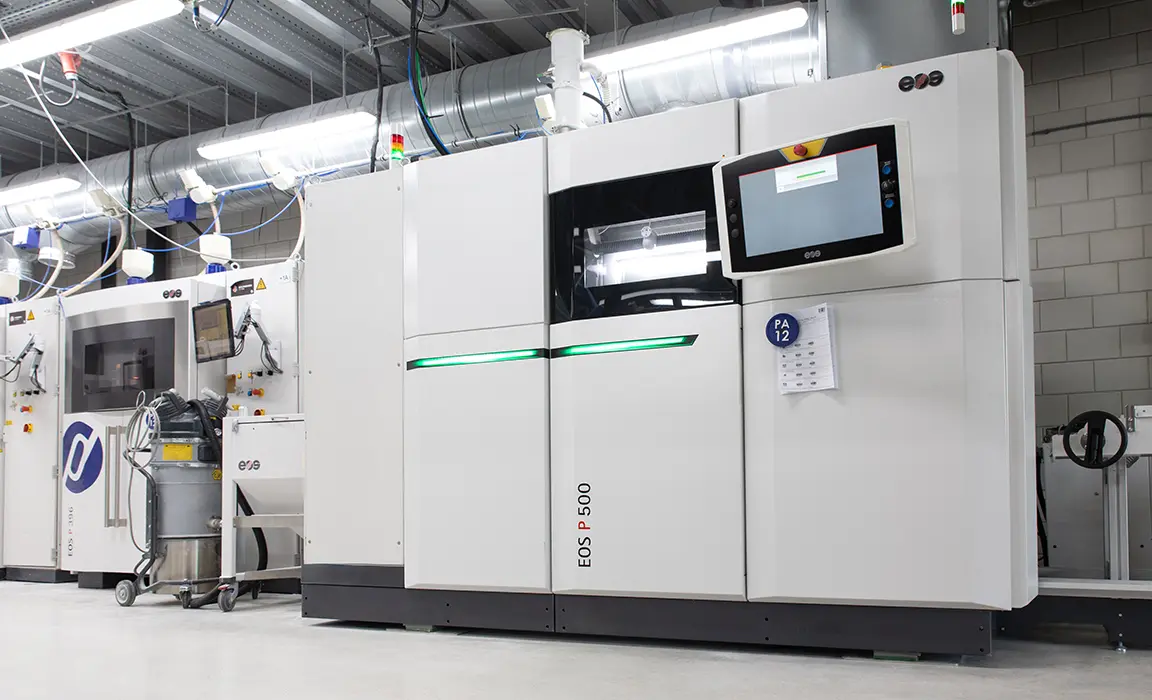

3D printen is vooral interessant wanneer je ontwerpvrijheid nodig hebt, regelmatig wijzigingen doorvoert of behuizingen in beperkte aantallen wilt produceren. We gebruiken industrieel SLS-printen: een laser bouwt het onderdeel laag voor laag op uit kunststofpoeder. Voor de productie is geen spuitgietmatrijs nodig.

• Maatwerk binnen de beschikbare ruimte: stem de buitenvorm en indeling af op de onderdelen die erin moeten passen.
• Montagefuncties meeprinten: integreer bijvoorbeeld steunen, kabelgeleiding en bevestigingspunten in de behuizing.
• Eenvoudig ontwerpvarianten maken: pas een uitsparing, montagepunt of deksel aan in het digitale bestand voor een volgende uitvoering.
• Bestellen naar behoefte: laat een proefexemplaar, testserie of productieorder maken zonder eerst in een matrijs te investeren.

Bij grote aantallen van een ongewijzigd ontwerp kan spuitgieten economisch aantrekkelijker worden. De afweging hangt af van de vorm, de gewenste afwerking en het aantal behuizingen dat je gedurende de levensduur van het product nodig hebt.

Van printplaat naar een goed te monteren behuizing

Een goede elektronicabehuizing houdt rekening met de hele montage. Denk aan ruimte boven de printplaat, bereikbare schroefpunten en voldoende plaats om stekkers aan te sluiten. Ook kabels hebben ruimte nodig: een connector kan precies passen, terwijl de kabel erachter onvoldoende kan buigen.

Voor een deksel dat regelmatig open moet, kunnen metalen schroefdraadinserts een geschikte oplossing zijn. Deze bussen worden in het geprinte onderdeel aangebracht en bieden schroefdraad voor herhaalde montage. De plaatsing en hoeveelheid materiaal rond de insert nemen we mee in de beoordeling van het ontwerp.

Een kliksluiting is ook mogelijk, afhankelijk van de geometrie en het materiaal. Bespreek vooraf hoe vaak de behuizing geopend wordt en welke delen nauwkeurig moeten aansluiten. Zo kunnen we rekening houden met de benodigde speling tussen deksel en onderbak en met de belasting van de sluiting.

Materialen en afwerking voor jouw behuizing

De materiaalkeuze bepaalt mede hoe stijf, taai en belastbaar de behuizing wordt. Een apparaat dat vaak wordt meegenomen vraagt om andere eigenschappen dan een vaste omkasting in een machine. We stemmen het materiaal daarom af op de functie en gebruiksomgeving.

PA12 voor functionele behuizingen

PA12 (PA2200) is een veelzijdig nylon met een combinatie van sterkte, stijfheid en vervormbaarheid. Het is een gebruikelijk uitgangspunt voor functionele behuizingen, zowel tijdens productontwikkeling als voor eindonderdelen. PA12 is van nature wit en kan na het printen worden geïmpregneerd in zwart of een andere beschikbare kleur.

PA11 voor taaiheid en klikverbindingen

PA11 nylon is interessant wanneer slagvastheid en vervormbaarheid belangrijk zijn. Denk aan behuizingen die tegen een stootje moeten kunnen of onderdelen met een klikverbinding. De geschikte uitvoering hangt daarbij ook af van de wanddikte en de vorm van de sluiting.

Een afwerking die past bij het gebruik

Met kleuren en andere nabewerkingen stem je de uitstraling en het oppervlak af op jouw product. Vapor polishing kan het oppervlak gladder en meer gesloten maken. We beoordelen welke behandeling past bij het materiaal en de geometrie, ook wanneer de behuizing grote vlakke wanden of nauw aansluitende delen heeft.

Eerst de passing testen, daarna in serie produceren

Met een eerste behuizing in handen ontdek je of de onderdelen goed passen, de bediening prettig werkt en de montage praktisch uitvoerbaar is. Via 3D prototyping kun je het ontwerp beoordelen voordat je een grotere bestelling plaatst.

Na de test verwerk je eventuele wijzigingen in het model. Het goedgekeurde ontwerp vormt vervolgens de basis voor serieproductie met 3D printen. Leg daarbij de materiaalkeuze, afwerking en kritische maten vast, zodat duidelijk is welke uitvoering je bij een volgende order nodig hebt.

Zo laat je jouw behuizing 3D printen

1. Lever je ontwerp en toepassing aan. Stuur een STEP- of STL-bestand, de gewenste aantallen en je leverdatum. Voeg een technische tekening toe als specifieke maten of toleranties belangrijk zijn.
2. Stem de uitvoering af. We bekijken de maakbaarheid en bespreken waar nodig materiaalkeuze, montage en nabewerking.
3. Beoordeel de offerte. Je ontvangt een prijsopgave voor de aangevraagde uitvoering. Eventueel ontwerpwerk wordt vooraf met je afgestemd.
4. Laat je behuizing produceren. Na akkoord volgt de productie. Bij een nieuw ontwerp kun je eerst een proefexemplaar laten maken voor controle van passing en werking.

Heb je bestaande hardware, maar nog geen 3D-model? Met onze engineering en co-engineering kunnen we een functionele behuizing uitwerken rondom jouw componenten. Een printplaat, sensor of technische tekening met duidelijke afmetingen biedt daarvoor een concreet vertrekpunt.

Wat kost een behuizing laten 3D printen?

De prijs hangt af van de afmetingen, het materiaal, de aantallen en de gewenste afwerking. Ook de uitvoering telt mee: een onderbak met deksel en schroefdraadinserts vraagt andere werkzaamheden dan een eenvoudige open behuizing. Als er nog geen printbaar bestand is, kan engineering onderdeel zijn van de offerte.

Stuur daarom alle onderdelen van je behuizing mee en vermeld hoeveel complete sets je nodig hebt. Geef ook aan welke onderdelen nabewerkt moeten worden. Meer uitleg over de prijsbepaling vind je op de pagina wat kost 3D printen?

Veelgestelde vragen over behuizingen 3D printen

Kan ik één behuizing laten 3D printen?

Ja, je kunt één exemplaar laten maken. Dat is handig om een nieuw ontwerp te testen of een specifieke toepassing uit te werken. Na goedkeuring kun je hetzelfde ontwerp gebruiken voor een volgende bestelling.

Kunnen jullie een behuizing ontwerpen rond mijn printplaat?

Ja, via co-engineering kunnen we een behuizing uitwerken rondom bestaande hardware. Daarvoor gebruiken we de afmetingen, aansluitingen en montagepunten van je componenten. Geef ook aan hoe de behuizing wordt gebruikt en welke onderdelen bereikbaar moeten blijven.

Welke wanddikte heeft een 3D-geprinte behuizing nodig?

Dat hangt af van het materiaal, de grootte en de belasting. Een grote vlakke wand vraagt om een andere beoordeling dan een kleine zijkant of een bevestigingspunt. De minimale printbare wanddikte is daarom niet automatisch de juiste ontwerpwaarde voor jouw behuizing.

Is een 3D-geprinte behuizing waterdicht?

Niet automatisch. Waterdichtheid wordt bepaald door het materiaal, de afwerking en de complete constructie, inclusief deksel, naden en doorvoeren. Heb je een bepaalde IP-classificatie nodig? Vermeld dit bij je aanvraag, zodat de benodigde afdichting en validatie kunnen worden besproken.

Kan ik de behuizing buiten gebruiken?

Dat hangt af van de blootstelling aan zonlicht, vocht en temperatuurwisselingen. Beschrijf waar en hoe lang het onderdeel buiten wordt gebruikt. Daarmee kunnen we beoordelen welke materiaalkeuze en afwerking passen bij de toepassing.

Hoe snel kan mijn behuizing worden geleverd?

De levertijd is afhankelijk van het materiaal, de productieplanning en eventuele nabewerking. Ontwerpwerk of het plaatsen van inserts kan extra tijd vragen. Vermeld je gewenste leverdatum bij de aanvraag, zodat we een passende planning kunnen afstemmen.

Vraag een offerte aan voor jouw behuizing op maat

Wil je behuizingen 3D printen voor jouw elektronica, meetapparatuur of machine? Stuur je 3D-bestand met de gewenste aantallen, afwerking en leverdatum. Heb je nog geen model, maar wel de componenten of een tekening? Dan bespreken we hoe we tot een passende behuizing komen.

Vraag een offerte aan voor jouw behuizing of bel 085 4444 200 om je toepassing met ons te bespreken.
