Luchtkanalen 3D printen

Kunststof luchtkanalen op maat voor machines en apparatuur

Met 3D printen laat je luchtkanalen maken die aansluiten op de beschikbare ruimte, montagepunten en gewenste luchtgeleiding in jouw ontwerp. Denk aan een kanaal rond bestaande componenten, een aansluiting op een ventilator of een overgang tussen een ronde en rechthoekige opening.

Bij Parts on Demand produceren we deze onderdelen vanuit een digitaal 3D-model. Bochten, aftakkingen en bevestigingspunten kunnen worden gecombineerd in één ontwerp. Dat is vooral interessant wanneer standaardkanalen niet passen of een samenstelling uit veel losse verloopstukken bestaat.

Je kunt beginnen met een proefexemplaar om de passing en werking te beoordelen. Na eventuele wijzigingen laat je de goedgekeurde uitvoering in de gewenste aantallen produceren.

Welke luchtkanalen en luchtgeleiders kun je laten maken?

De mogelijkheden richten zich op vormspecifieke onderdelen voor machines, apparaten en productontwikkeling. De inlaat, uitlaat en route daartussen worden afgestemd op de functie en de beschikbare inbouwruimte.

• Koelluchtkanalen: voor het geleiden van lucht naar onderdelen of zones die gekoeld moeten worden.
• Ventilatoradapters: om een ventilator te verbinden met een afwijkende opening of kanaalvorm.
• Verloopstukken: voor overgangen tussen verschillende diameters, doorsneden of aansluitvormen.
• Verdeelstukken: om een luchtstroom naar meerdere uitgangen te leiden.
• Compacte luchtgeleiders: voor toepassingen waarin het kanaal langs of om andere componenten moet lopen.

Bij lange, rechte ventilatietrajecten kunnen standaardkanalen praktischer zijn. De meerwaarde van 3D printen zit vooral in complexe aansluitingen, compacte routes en onderdelen waarin meerdere functies samenkomen.

Waarom luchtkanalen produceren met SLS?

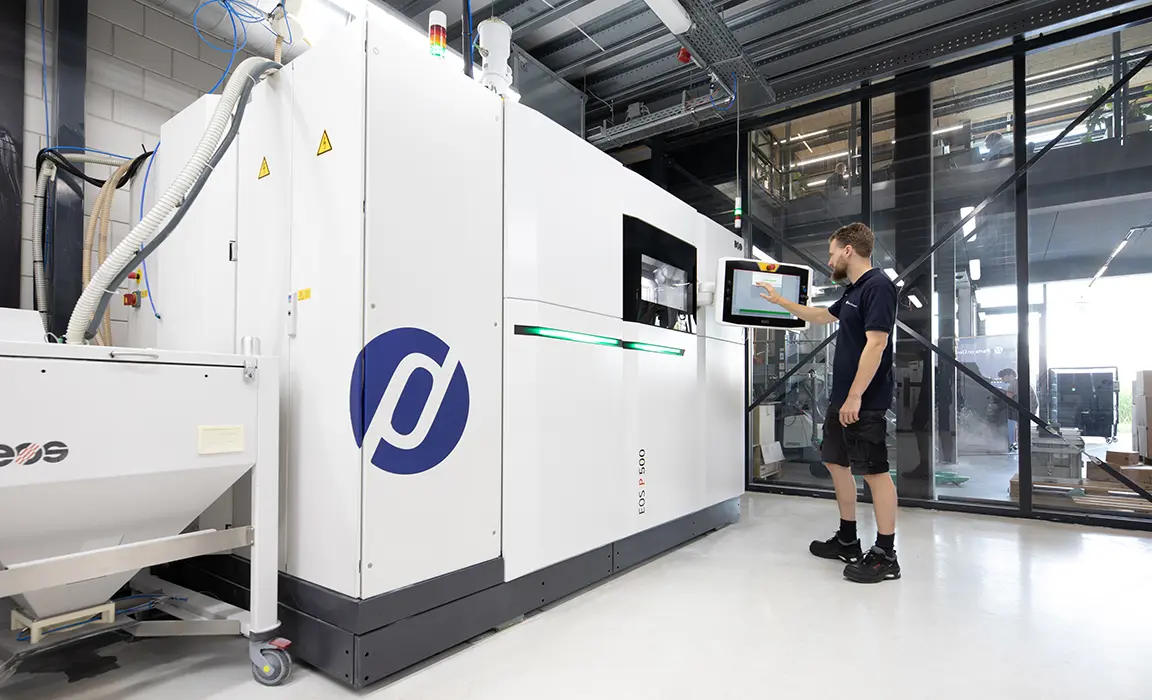

Parts on Demand gebruikt industrieel SLS-printen. Een laser bouwt het onderdeel laag voor laag op uit kunststofpoeder. Het omliggende poeder ondersteunt het model tijdens de productie, waardoor afzonderlijke supportstructuren niet nodig zijn.

Hiermee kun je kanaalvormen maken die lastig uit standaarddelen zijn samen te stellen. Een bocht, overgang en montageflens kunnen bijvoorbeeld onderdeel worden van dezelfde print. Door functies samen te voegen, kun je het aantal losse componenten en verbindingen beperken.

Ook tijdens productontwikkeling biedt dit flexibiliteit. Een andere uitlaatrichting of aangepaste aansluiting wordt verwerkt in het digitale model. Je kunt vervolgens een nieuwe uitvoering laten maken zonder een spuitgietmatrijs aan te passen.

Luchtstroming en inbouwruimte samen ontwerpen

Een luchtkanaal moet zowel in de machine passen als de benodigde luchtstroom doorlaten. Bochten, vernauwingen, vertakkingen en de binnenafwerking beïnvloeden de stromingsweerstand. De vorm moet daarom worden afgestemd op de beschikbare ventilator of luchtbron en de gewenste werking.

• Inlaat en uitlaat: leg de aansluitmaten, positie en richting van de openingen vast.
• Beschikbare ruimte: geef aan waar andere componenten zitten en welke delen bereikbaar moeten blijven.
• Luchtdebiet en drukverschil: vermeld de benodigde luchtverplaatsing en de omstandigheden waaronder het kanaal wordt gebruikt.
• Montage en afdichting: beschrijf flenzen, schroefpunten, slangaansluitingen en eventuele pakkingen.
• Temperatuur en omgeving: geef zowel de luchttemperatuur als de warmtebelasting vanuit omliggende onderdelen door.

Via onze engineering en co-engineering kunnen we meedenken over de maakbaarheid en aansluiting op bestaande componenten. De uiteindelijke luchtverdeling en koelwerking beoordeel je in de complete opstelling.

Binnenkanalen ontwerpen die goed te reinigen zijn

Na SLS-productie moet het losse poeder uit het onderdeel worden verwijderd. Dat geldt ook voor de binnenkant van een luchtkanaal. De openingen en kanaalroute moeten daarom voldoende toegang bieden voor het verwijderen van poeder en het controleren van de reiniging.

Lange, smalle doorgangen, scherpe bochten en afgesloten holtes vragen extra aandacht. Soms is een grotere opening, aanvullende toegang of een constructie uit meerdere delen nodig. Zo neem je de reinigbaarheid direct mee in het ontwerp.

Ook tijdens gebruik kan toegang tot het binnenkanaal belangrijk zijn, bijvoorbeeld wanneer stof of condens zich kan ophopen. Bekijk onze ontwerprichtlijnen voor SLS-printen en bespreek bijzondere kanaalvormen vooraf.

Welk materiaal past bij jouw luchtkanaal?

De materiaalkeuze hangt af van temperatuur, montagebelasting, trillingen en eventuele blootstelling aan vocht of chemicaliën. Een kanaal voor koellucht in een apparaat stelt andere eisen dan een onderdeel dicht bij een warmtebron.

PA12 voor functionele luchtkanalen

PA12 (PA2200) is een veelzijdig nylon voor functionele SLS-onderdelen. Het kan een geschikt uitgangspunt zijn voor luchtkanalen en verloopstukken, afhankelijk van de gebruiksomstandigheden. De wanddikte en vorm worden afgestemd op de afmetingen, bevestiging en vereiste stijfheid.

Materiaalkeuze bij hogere temperaturen

Bij hogere thermische en mechanische eisen kan een materiaal zoals PA 802-CF worden overwogen. Geef aan welke temperaturen optreden, hoelang het onderdeel daaraan wordt blootgesteld en welke krachten tegelijk op de constructie werken. Een temperatuurwaarde uit een materiaaltest is geen algemene garantie voor continu gebruik.

Afwerking en luchtdichtheid van het complete kanaal

De gewenste afdichting hangt af van de toepassing en het drukverschil. Een standaard geprint onderdeel is niet automatisch geschikt voor iedere eis aan luchtdichtheid. Naast de kanaalwand spelen ook verbindingen, pakkingen en montagevlakken een rol.

Vapor polishing kan het oppervlak gladder en meer gesloten maken. Bij interne kanalen moet worden beoordeeld of de behandeling de betreffende oppervlakken voldoende kan bereiken. Kanaalafmetingen, bochten en de mogelijkheid om procesmiddelen af te voeren tellen daarbij mee.

Leg vooraf vast welke lekkage acceptabel is en onder welke omstandigheden dit wordt gecontroleerd. Test de uiteindelijke uitvoering inclusief aansluitingen en eventuele afdichtingen. Zo beoordeel je de werking van het hele kanaal.

Van eerste ontwerp naar een werkend luchtkanaal

1. Lever je model en toepassing aan. Stuur een STEP- of STL-bestand met de gewenste aantallen, aansluitmaten en leverdatum. Vermeld de temperatuur, luchtbron en eventuele eisen aan afdichting.
2. Stem de uitvoering af. We bekijken de maakbaarheid, materiaalkeuze en benodigde nabewerking. Eventueel ontwerpwerk wordt vooraf besproken.
3. Test een proefexemplaar. Met functionele 3D prototyping controleer je de montage, luchtstroming en werking in jouw opstelling.
4. Laat de goedgekeurde versie produceren. Na eventuele wijzigingen kan het ontwerp worden gebruikt voor vervolgorders en serieproductie met 3D printen.

Leg de ontwerpversie, het materiaal en de afwerking vast. Gebruik bij de praktijktest de ventilator, aansluitingen en gebruiksomstandigheden waarvoor het onderdeel is bedoeld.

Wat kost een luchtkanaal laten 3D printen?

De prijs hangt af van de afmetingen, het materiaal, de aantallen en eventuele nabewerking. Ook de toegankelijkheid van het binnenkanaal en een eventuele opdeling in meerdere onderdelen kunnen invloed hebben op de benodigde werkzaamheden.

Stuur voor een gerichte prijsopgave het volledige model mee, inclusief de bijbehorende delen. Geef aan of je eerst een proefexemplaar wilt laten maken. Meer uitleg over de prijsopbouw vind je op de pagina wat kost 3D printen?

Veelgestelde vragen over luchtkanalen 3D printen

Kunnen jullie een verloopstuk van rond naar rechthoekig maken?

Ja, zo’n overgang kan in een 3D-model worden uitgewerkt en geprint. Lever de aansluitmaten, beschikbare lengte en gewenste montage mee. De vorm van de overgang moet worden afgestemd op de ruimte en de gewenste luchtstroming.

Kan ik een luchtkanaal uit één stuk laten printen?

Dat kan wanneer de afmetingen en geometrie passen bij het productieproces. Ook moet het poeder uit de binnenkanalen verwijderd kunnen worden. Bij grotere of moeilijk toegankelijke ontwerpen kan een opdeling in meerdere delen praktischer zijn.

Zijn 3D-geprinte luchtkanalen luchtdicht?

Dat moet voor de gekozen uitvoering worden beoordeeld. Materiaal, wandopbouw, afwerking en aansluitingen beïnvloeden de afdichting. Geef het drukverschil en de toegestane lekkage door, zodat duidelijk is aan welke eisen het complete onderdeel moet voldoen.

Kan ik een luchtkanaal voor warme lucht laten maken?

Dat hangt af van de temperatuur, blootstellingsduur en mechanische belasting. Vermeld ook eventuele temperatuurpieken en de nabijheid van andere warmtebronnen. Op basis daarvan kan worden beoordeeld of een beschikbare kunststof geschikt is.

Kan ik beginnen zonder een 3D-bestand?

Ja, een bestaand onderdeel, technische tekening of bekende inbouwruimte kan een vertrekpunt zijn voor engineering. We hebben daarbij de aansluitmaten, beschikbare ruimte en functionele eisen nodig om de werkzaamheden te kunnen bepalen.

Kan ik eerst één luchtkanaal laten maken?

Ja, je kunt beginnen met een proefexemplaar. Daarmee controleer je de passing en de werking voordat je een serie bestelt. Geef aan welke afwerking het definitieve onderdeel krijgt, zodat de test daar zo goed mogelijk op aansluit.

Vraag jouw luchtkanaal op maat aan

Wil je luchtkanalen 3D printen voor jouw machine, apparaat of prototype? Stuur je ontwerp met de aansluitmaten, gewenste aantallen en gebruiksomstandigheden. Heb je nog geen 3D-model? Deel dan een tekening, bestaand onderdeel of informatie over de beschikbare inbouwruimte.

Vraag een offerte aan voor jouw luchtkanaal of bel 085 4444 200. We bespreken de uitvoering en mogelijkheden voor jouw toepassing.
