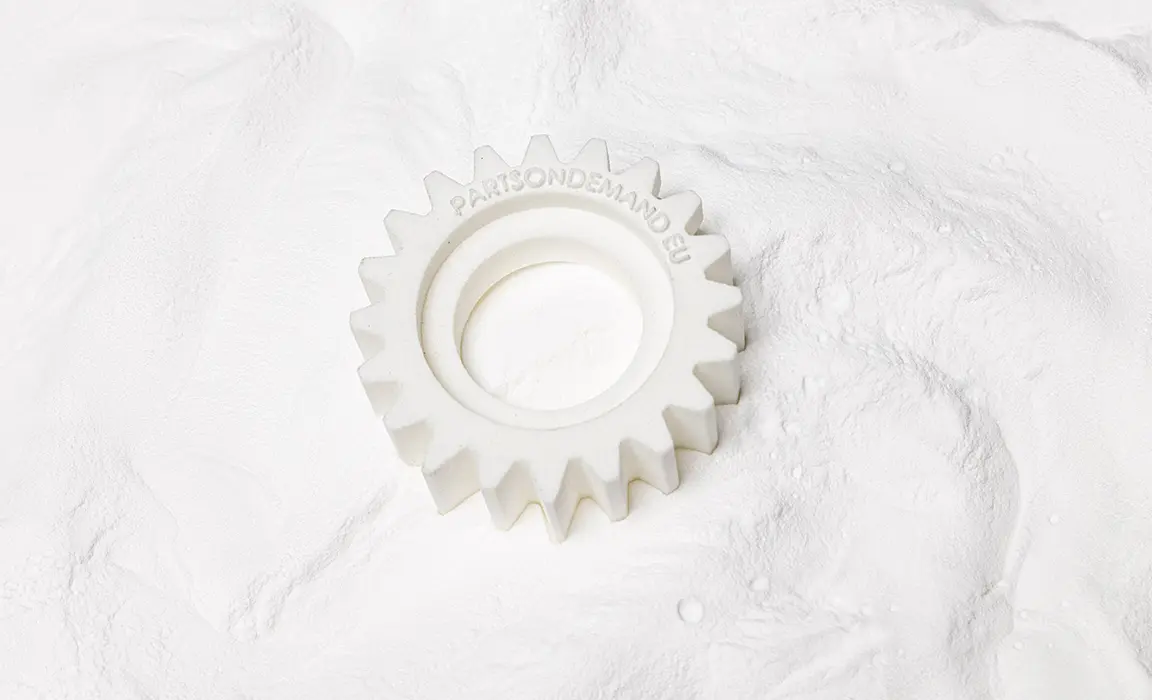

Kunststof tandwielen 3D printen

Kunststof tandwielen op maat voor jouw machine

Met 3D printen laat je kunststof tandwielen maken met een vertanding, boring en naaf die aansluiten op jouw ontwerp. Dat is interessant wanneer een standaardtandwiel niet past, een bestaand onderdeel niet meer leverbaar is of je een nieuwe overbrenging wilt testen. Bij Parts on Demand kun je terecht voor een proefexemplaar en voor series op maat.

Een tandwiel moet samenwerken met de as, het andere tandwiel en de rest van de constructie. Daarom kijken we bij je aanvraag verder dan alleen de buitenvorm. Geef aan hoe het onderdeel wordt gebruikt en welke maten belangrijk zijn. Zo kunnen we de printbaarheid en materiaalkeuze gericht bespreken.

Wanneer is een tandwiel 3D printen een goede keuze?

Een tandwiel laten 3D printen biedt vooral voordelen bij maatwerk, productontwikkeling en kleine series. Je kunt een ontwerp laten produceren zonder een spuitgietmatrijs te laten maken. Een wijziging in het model kan vervolgens in een volgende print worden meegenomen.

• Een afwijkende uitvoering: bijvoorbeeld een andere boring, naaflengte of bevestiging dan bij een standaardtandwiel.
• Een functioneel prototype: controleer de montage, beweging en samenwerking met andere onderdelen.
• Een vervangend tandwiel: onderzoek of een niet meer verkrijgbaar onderdeel opnieuw kan worden geproduceerd.
• Meerdere ontwerpvarianten: vergelijk uitvoeringen voordat je het definitieve ontwerp vastlegt.
• Een kleine productieserie: laat de aantallen maken die passen bij jouw machines, ontwikkeltraject of onderhoudsvoorraad.

Is een standaardtandwiel direct beschikbaar en geschikt voor je toepassing? Dan kan dat de voordeligste oplossing zijn. De meerwaarde van 3D printen zit vooral in de vrijheid om een onderdeel af te stemmen op een specifieke constructie of behoefte.

Tandwielen produceren met industrieel SLS-printen

Parts on Demand produceert kunststof onderdelen met industrieel SLS-printen. Bij deze techniek bouwt een laser het onderdeel laag voor laag op uit kunststofpoeder. Het omliggende poeder ondersteunt het model tijdens de productie, waardoor afzonderlijke supportstructuren niet nodig zijn.

De vertanding, naaf en uitsparingen kunnen in hetzelfde model worden opgenomen. Bij kleine tanden, dunne secties en nauwkeurige boringen beoordelen we of het ontwerp goed printbaar is. Waar nodig bespreken we een aanpassing of aanvullende bewerking.

Tandwielen maken deel uit van ons aanbod aan 3D-geprinte machineonderdelen. De toepassing bepaalt welke eigenschappen en nauwkeurigheid het onderdeel nodig heeft.

Welk materiaal is geschikt voor een kunststof tandwiel?

Een geschikt tandwielmateriaal moet passen bij de krachten op de tanden en het contact met het andere tandwiel. Ook toerental, temperatuur en gebruiksduur tellen mee. Een onderdeel dat af en toe beweegt, vraagt om een andere beoordeling dan een tandwiel dat continu draait.

PA12 (PA2200) is een veelzijdig nylon dat wordt gebruikt voor functionele SLS-onderdelen. De combinatie van sterkte, stijfheid en vervormbaarheid maakt het een mogelijk uitgangspunt voor een kunststof tandwiel. Of dit materiaal geschikt is, hangt af van de geometrie en de omstandigheden waarin het moet functioneren.

Vermeld ook het materiaal van het bijbehorende tandwiel en of de overbrenging gesmeerd wordt. Een materiaalkeuze op basis van alleen treksterkte zegt onvoldoende over slijtage en levensduur. We bespreken de beschikbare mogelijkheden aan de hand van jouw eisen.

Vertanding, speling en aspassing goed vastleggen

Een goed werkende overbrenging begint met de juiste geometrie. Alleen de buitendiameter en het aantal tanden zijn niet genoeg om een passend tandwiel te maken. Een vergelijkbaar ogend tandwiel kan een ander tandprofiel hebben of op een andere asafstand zijn ontworpen.

• Vertanding: leg het aantal tanden, de module en de drukhoek vast, voor zover deze bij jouw tandwieltype van toepassing zijn.
• Tandbreedte en naaf: geef aan hoeveel ruimte beschikbaar is en hoe het onderdeel in de constructie wordt geplaatst.
• Boring en bevestiging: vermeld de asmaat, de gewenste passing en de manier waarop het tandwiel wordt vastgezet.
• Asafstand en speling: beschrijf hoe de tandwielen ten opzichte van elkaar worden gemonteerd.
• Belasting en gebruik: geef het koppel, toerental en de gebruiksduur door als deze bekend zijn.

Neem kritische maten en toleranties op in een aanvullende technische tekening. Daarmee kunnen we beoordelen wat rechtstreeks printbaar is en waar bijvoorbeeld een boring nader moet worden bewerkt. De benodigde speling wordt afgestemd op de complete overbrenging.

Een bestaand tandwiel namaken zonder 3D-bestand

Heb je een fysiek tandwiel of een technische tekening, maar geen digitaal model? Via onze engineering en digitalisering kunnen we onderzoeken hoe dit wordt omgezet naar een printbaar bestand. Stuur foto’s, globale afmetingen en informatie over de werking mee voor een eerste beoordeling.

Bij een versleten of gebroken tandwiel moeten de oorspronkelijke maten worden achterhaald. Een uitgesleten boring of beschadigde tand moet immers niet worden overgenomen in het nieuwe ontwerp. Een onbeschadigd exemplaar, technische documentatie of gegevens over het bijbehorende tandwiel helpen bij de reconstructie.

Deze aanpak kan interessant zijn voor oudere machines en installaties waarvan onderdelen niet meer worden geleverd. Bekijk ook de mogelijkheden voor reserveonderdelen 3D printen.

Van proefexemplaar naar een serie tandwielen

Met een eerste proefexemplaar controleer je of het tandwiel op de as past en goed samenwerkt met de andere onderdelen. Via functionele 3D-prototypes kun je ontwerpvarianten beoordelen en wijzigingen doorvoeren voordat je een serie bestelt.

Test vervolgens onder omstandigheden die aansluiten op het werkelijke gebruik. Let op slijtage, vervorming, warmteontwikkeling en veranderingen in de speling. Dat een tandwiel goed past en vrij draait, toont nog niet aan dat het de gewenste levensduur haalt.

Na goedkeuring kan het ontwerp worden gebruikt voor serieproductie met 3D printen. Leg de materiaalkeuze, ontwerpversie, kritische maten en eventuele nabewerkingen vast. Zo is duidelijk welke uitvoering je bij een herhaalorder nodig hebt.

Zo vraag je jouw kunststof tandwielen aan

1. Stuur je bestand of voorbeeld. Lever een STEP- of STL-bestand aan, eventueel met een technische tekening. Heb je alleen een bestaand onderdeel? Geef dat aan.
2. Beschrijf de toepassing. Vermeld de gewenste aantallen, het gebruik en de belangrijke maten. Geef ook je gewenste leverdatum door.
3. Stem de uitvoering af. We bekijken de maakbaarheid en bespreken materiaalkeuze, eventuele engineering en nabewerking.
4. Geef akkoord op de offerte. Daarna starten we de afgesproken werkzaamheden. Bij een nieuw ontwerp kun je eerst een proefexemplaar laten maken.

Wat kost een kunststof tandwiel laten 3D printen?

De prijs hangt af van de afmetingen, het materiaal, de aantallen en eventuele nabewerking. Een productiegeschikt 3D-bestand vraagt een andere voorbereiding dan een beschadigd tandwiel dat eerst digitaal moet worden gereconstrueerd. Eventuele engineering nemen we afzonderlijk mee in de aanvraag.

Stuur daarom je ontwerp en toepassing mee voor een gerichte prijsopgave. Wil je eerst meer weten over de prijsopbouw? Lees dan onze uitleg over de kosten van 3D printen.

Veelgestelde vragen over kunststof tandwielen 3D printen

Kan ik één kunststof tandwiel laten maken?

Ja, je kunt één exemplaar laten produceren. Dat is handig voor een proefopstelling, een passingstest of een specifieke vervangingsvraag. Na beoordeling van het eerste onderdeel kun je een volgende bestelling plaatsen.

Zijn 3D-geprinte tandwielen geschikt als eindonderdeel?

Dat kan, wanneer ontwerp, materiaal en productie passen bij de toepassing. Voor gebruik in een machine moeten ook de belasting, slijtage en gewenste levensduur worden beoordeeld. Een functionele test helpt om vast te stellen of de gekozen uitvoering voldoet.

Kunnen jullie een gebroken tandwiel namaken?

We kunnen onderzoeken of het onderdeel kan worden gereconstrueerd en geprint. Daarvoor moet voldoende informatie over de oorspronkelijke vorm beschikbaar zijn. Bewaar daarom de losse delen en stuur beschikbare tekeningen en gegevens over de overbrenging mee.

Kan een geprint kunststof tandwiel een metalen tandwiel vervangen?

Dat moet per toepassing worden beoordeeld. Kunststof reageert anders op belasting en temperatuur dan metaal. Dezelfde vorm overnemen is daarom niet voldoende. Soms zijn aanpassingen in de geometrie nodig, en soms blijft metaal de geschikte keuze.

Moet een 3D-geprint tandwiel worden gesmeerd?

Dat hangt af van de materiaalcombinatie en de gebruiksomstandigheden. Ga er niet automatisch van uit dat een kunststof tandwiel zonder smering kan draaien. Een eventueel smeermiddel moet geschikt zijn voor het materiaal en de omgeving waarin het onderdeel wordt gebruikt.

Hoe snel kunnen jullie kunststof tandwielen leveren?

De levertijd hangt af van het materiaal, de productieplanning en eventuele engineering of nabewerking. Vermeld je gewenste leverdatum bij de aanvraag, zodat we de mogelijkheden voor jouw opdracht kunnen bespreken.

Laat jouw kunststof tandwielen op maat maken

Wil je kunststof tandwielen 3D printen voor een prototype, machine of vervangend onderdeel? Stuur je ontwerp met de gewenste aantallen en beschrijf hoe het tandwiel wordt gebruikt. Ook met een bestaand onderdeel of een technische tekening kunnen we de mogelijkheden met je bespreken.

Vraag een offerte aan voor jouw kunststof tandwielen of bel 085 4444 200 voor overleg over je toepassing.
